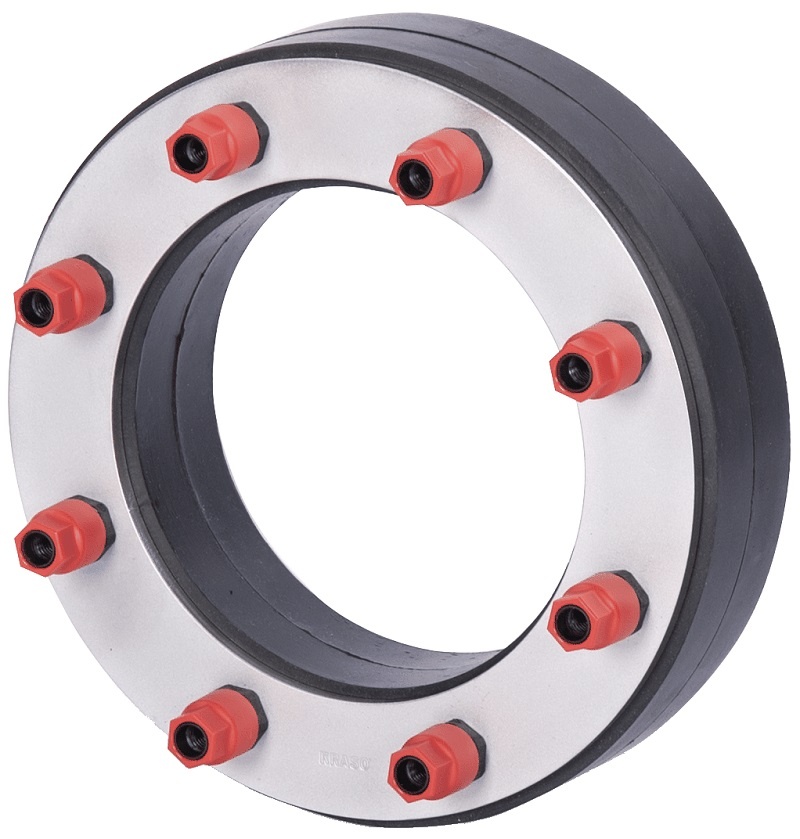

Těsnící vložka Typ DD (nedělená varianta)

Základná špecifikácia Těsnící vložka Typ DD (nedělená varianta) funkcie:

•  Neuvedené rozměry, atypická provedení na vyžádání. Dělené provedení na dotaz. Vícenásobné provedení na dotaz.
• KTW – provedení s certifikací pro styk s pitnou vodou na dotaz.
• Při objednání uvádějte vnitřní průměr otvoru a vnější průměr potrubí/kabelu (dovolené rozsahy viz katalog).

Detailný popis Těsnící vložka Typ DD (nedělená varianta)

Těsnicí vložky jsou těsnící elementy mezi vnitřní stranou pažnice (jádrového vývrtu) a potrubím/kabelem, které mohou procházet různými stavebními konstrukcemi. Těsnicí vložka je složena z pryžového segmentu a dvou nerezových (nebo pozinkovaných, plastových) přítlačných kroužků. Přítlačné kroužky jsou proti sobě stahovány pomocí šroubů a tím dochází k roztažení pryžového segmentu a jeho vymezení se, jak vůči otvoru, tak i vůči procházejícímu potrubí nebo kabelu.

TĚSNICÍ VLOŽKY PRO POTRUBÍ A KABELY – ZÁKLADNÍ MONTÁŽNÍ SCHÉMA DO VŠECH DRUHŮ PAŽNIC

TĚSNICÍ VLOŽKY PRO POTRUBÍ A KABELY – ZÁKLADNÍ MONTÁŽNÍ SCHÉMA DO JÁDROVÝCH VÝVRTŮ

Po jádrovém vrtání je potřeba otvor v betonu ošetřit speciální penetrací, která nejen zacelí mikrotrhliny a kapiláry vzniklé při jádrovém vrtání, ale ošetří také proti korozi přerušenou výztuž. Penetrace také vyrovná a připraví povrch pro následné umístění těsnicích vložek. Penetrační směsi dodáváme také s atesty pro styk s pitnou vodou (KTW).

BETONFINISH KTW – ošetření otvoru po jádrovém vrtání (zřejmě budeme mít jiný výrobek – tohle zatím prozatímně)

• zacelí mikrotrhliny a kapiláry vzniklé při jádrovém vrtání • ochrana proti korozi zasažených armovacích drátů • vyrovnání a příprava povrchu před instalací těsnicích vložek
• 2 složková epoxidová pryskyřice • pro suché i vlhké povrchy • bez rozpouštědel, viskózní • balení 1 kg (složky A + B) – použití pro 4 m2

TĚSNICÍ VLOŽKY INSTALUJTE VŽDY PODLE MONTÁŽNÍHO NÁVODU PRO DANÝ TYP TĚSNICÍ VLOŽKY
Provedeme návrh a dodáme vhodné typy těsnicích vložek pro potrubí i kabely! Pro návrh kontaktujte naše projekční oddělení!
